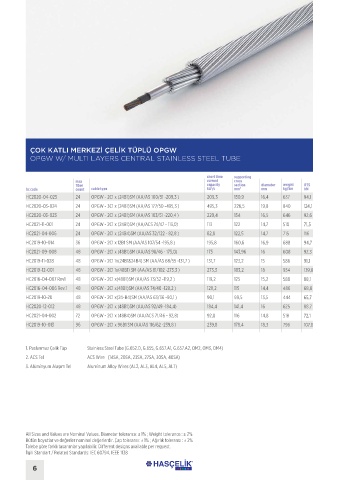

ÇOK KATLI MERKEZİ ÇELİK TÜPLÜ OPGW
            OPGW W/ MULTI LAYERS CENTRAL STAINLESS STEEL TUBE


                                                                          short time  supporting
                            max                                           current  cross
                            fiber                                         capacity  section  diameter  weight  RTS
          hc code           count  cable type                             kA²/s    mm²       mm     kg/km   kN
          HC2020-04-025     24   OPGW - 2C1 x (24B1)SM (AA/AS 100/51 -209,3 )  209,3  150,9  16,4   637     94,1
          HC2020-03-024     24   OPGW - 3C1 x (24B1)SM (AA/AS 177/50 -495,3 )  495,3  226,5  19,8   840     124,1
          HC2020-03-023     24   OPGW - 2C1 x (24B1)SM (AA/AS 103/51 -220,4 )  220,4  154    16,5   646     92,6
          HC2021-11-001     24   OPGW - 2C1 x (24B1)SM (AA/ACS 74/47 - 113,0)  113  122      14,7   510     71,5
          HC2021-04-006     24   OPGW - 2C1 x (24B4)SM (AA/AS 32/122 - 82,8 )  82,8  122,5   14,7   715     116
          HC2019-10-014     36   OPGW - 2C1 x 12B1 SM (AA/AS 107/54 -195,8 )  195,8  160,6   16,9   688     94,7
          HC2021-09-008     48   OPGW - 2C1 x (48B1)SM (AA/AS 98/46 - 175,0)  175  143,96    16     608     92,3
          HC2019-11-028     48   OPGW - 2C1 1x(24B1&24B4) SM (AA/AS 68/55 -131,7 )  131,7  123,2  15  586   91,1
          HC2019-12-001     48   OPGW - 2C1 1x(48B1) SM (AA/AS 81/102 -273,3 )  273,3  183,2  18    934     139,8
          HC2016-04-007 Rev1  48  OPGW - 2C1 x(48B1)SM (AA/AS 73/52 -119,2 )  119,2  125     15,2   580     88,1
          HC2016-04-006 Rev.1  48  OPGW - 2C1 x(48B1)SM (AA/AS 74/40 -128,2 )  128,2  115    14,4   486     68,8
          HC2019-10-20      48   OPGW - 2C1 x(24-B4)SM (AA/AS 63/36 -90,1 )  90,1  99,5      13,5   444     65,7
          HC2020-12-012     48   OPGW - 2C1 x (48B1)SM (AA/AS 92/49 -184,4)  184,4  141,4    16     625     88,7
          HC2021-04-002     72   OPGW - 2C1 x (48B4)SM (AA/ACS 71/46 - 92,8)  92,8  116      14,8   518     72,1
          HC2019-10-013     96   OPGW - 2C1 x 96B1 SM (AA/AS 116/62 -239,8 )  239,8  178,4   18,3   796     107,8




          1. Paslanmaz Çelik Tüp   Stainless Steel Tube (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
          2. ACS Tel            ACS Wire  (14SA, 20SA, 23SA, 27SA, 30SA, 40SA)
          3. Alüminyum Alaşım Tel   Aluminum Alloy Wires (AL2, AL3, AL4, AL5, AL7)












          All Sizes and Values are Nominal Values. Diameter tolerance: ± 1% ; Weight tolerance : ± 2%
          Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 1% ; Ağırlık toleransı : ± 2%
          Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
          İlgili Standart / Related Standards: IEC 60794, IEEE 1138
