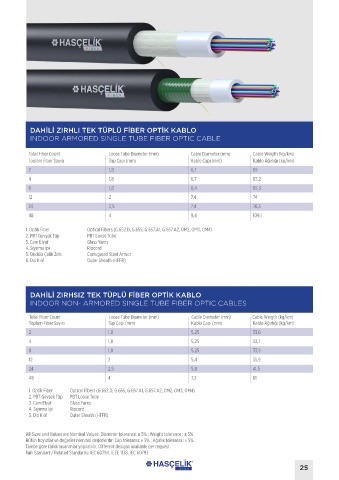

Page 25 - Hasçelik Fiber | Online Katalog 2022

DAHİLİ ZIRHLI TEK TÜPLÜ FİBER OPTİK KABLO
INDOOR ARMORED SINGLE TUBE FIBER OPTIC CABLE

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 6,7 65
4 1,8 6,7 65,2
8 1,8 6,4 65,3
12 2 7,4 74
24 2,5 7,4 76,5
48 4 9,4 109,1

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Ondüla Çelik Zırh Corrugated Steel Armor
6. Dış Kılıf Outer Sheath (HFFR)

DAHİLİ ZIRHSIZ TEK TÜPLÜ FİBER OPTİK KABLO
INDOOR NON- ARMORED SINGLE TUBE FIBER OPTIC CABLES

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 5,25 33,6
4 1,8 5,25 33,7
8 1,8 5,25 33,9
12 2 5,4 35,9
24 2,5 5,8 41,5
48 4 7,2 61

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Dış Kılıf Outer Sheath (HFFR)

All Sizes and Values are Nominal Values. Diameter tolerance: ± 5% ; Weight tolerance : ± 5%
Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 5% ; Ağırlık toleransı : ± 5%
Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
İlgili Standart / Related Standards: IEC 60794, IEEE 1138, IEC 60793

25
