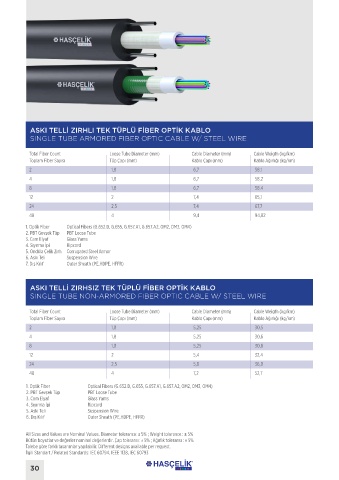

Page 30 - Hasçelik Fiber | Online Katalog 2022

ASKI TELLİ ZIRHLI TEK TÜPLÜ FİBER OPTİK KABLO
SINGLE TUBE ARMORED FIBER OPTIC CABLE W/ STEEL WIRE

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 6,7 58,1
4 1,8 6,7 58,2
8 1,8 6,7 58,4
12 2 7,4 65,1
24 2,5 7,4 67,7
48 4 9,4 94,82

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Ondüla Çelik Zırh Corrugated Steel Armor
6. Askı Teli Suspension Wire
7. Dış Kılıf Outer Sheath (PE,HDPE, HFFR)

ASKI TELLİ ZIRHSIZ TEK TÜPLÜ FİBER OPTİK KABLO
SINGLE TUBE NON-ARMORED FIBER OPTIC CABLE W/ STEEL WIRE

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 5,25 30,5
4 1,8 5,25 30,6
8 1,8 5,25 30,8
12 2 5,4 32,4
24 2,5 5,8 36,8
48 4 7,2 52,7

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Askı Teli Suspension Wire
6. Dış Kılıf Outer Sheath (PE,HDPE, HFFR)

All Sizes and Values are Nominal Values. Diameter tolerance: ± 5% ; Weight tolerance : ± 5%
Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 5% ; Ağırlık toleransı : ± 5%
Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
İlgili Standart / Related Standards: IEC 60794, IEEE 1138, IEC 60793
