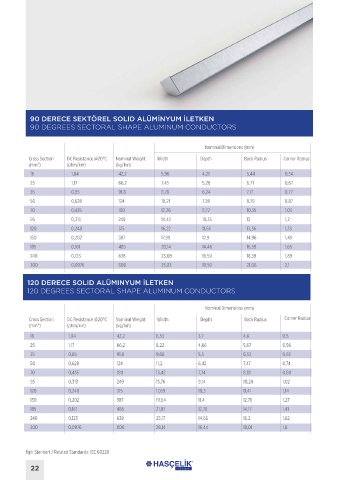

90 DERECE SEKTÖREL SOLID ALÜMİNYUM İLETKEN
90 DEGREES SECTORAL SHAPE ALUMINUM CONDUCTORS

Nominal Dimensions (mm)
Cross Section DC Resistance @20°C Nominal Weight Width Depth Back Radius Corner Radius
(mm²) (ohm/km) (kg/km)
16 1,84 42,2 5,96 4,21 5,44 0,54
25 1,17 66,2 7,45 5,28 6,71 0,67
35 0,85 91,8 8,78 6,24 7,71 0,77
50 0,628 124 10,21 7,28 8,79 0,87
70 0,435 180 12,26 8,77 10,35 1,03
95 0,313 249 14,43 10,35 12 1,2
120 0,248 315 16,22 11,65 13,36 1,33
150 0,202 387 17,99 12,9 14,96 1,49
185 0,161 485 20,14 14,46 16,59 1,65
240 0,123 638 23,08 16,59 18,59 1,89
300 0,0976 800 25,83 18,59 21,06 2,1

120 DERECE SOLID ALÜMINYUM İLETKEN
120 DEGREES SECTORAL SHAPE ALUMINUM CONDUCTORS

Nominal Dimensions (mm)
Cross Section DC Resistance @20°C Nominal Weight Width Depth Back Radius Corner Radius
(mm²) (ohm/km) (kg/km)
16 1,84 42,2 6,53 3,7 4,6 0,5
25 1,17 66,2 8,22 4,66 5,67 0,56
35 0,85 91,8 9,66 5,5 6,53 0,65
50 0,628 124 11,2 6,42 7,47 0,74
70 0,435 180 13,42 7,74 8,81 0,88
95 0,313 249 15,76 9,14 10,24 1,02
120 0,248 315 17,69 10,3 11,41 1,14
150 0,202 387 19,64 11,4 12,76 1,27
185 0,161 485 21,97 12,78 14,17 1,41
240 0,123 638 25,17 14,66 16,2 1,62
300 0,0976 800 28,14 16,44 18,01 1,8

İlgili Standart / Related Standards: IEC 60228
