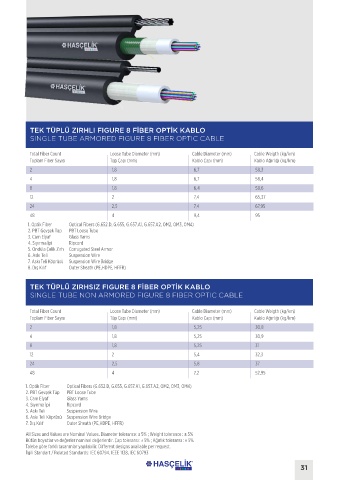

Page 31 - Hasçelik Fiber | Online Katalog 2022

TEK TÜPLÜ ZIRHLI FIGURE 8 FİBER OPTİK KABLO
SINGLE TUBE ARMORED FIGURE 8 FIBER OPTIC CABLE

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 6,7 58,3
4 1,8 6,7 58,4
8 1,8 6,4 58,6
12 2 7,4 65,37
24 2,5 7,4 67,95
48 4 9,4 95
1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Ondüla Çelik Zırh Corrugated Steel Armor
6. Askı Teli Suspension Wire
7. Askı Teli Köprüsü Suspension Wire Bridge
8. Dış Kılıf Outer Sheath (PE,HDPE, HFFR)

TEK TÜPLÜ ZIRHSIZ FIGURE 8 FİBER OPTİK KABLO
SINGLE TUBE NON ARMORED FIGURE 8 FIBER OPTIC CABLE

Total Fiber Count Loose Tube Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Çapı (mm) Kablo Çapı (mm) Kablo Ağırlığı (kg/km)
2 1,8 5,25 30,8
4 1,8 5,25 30,9
8 1,8 5,25 31
12 2 5,4 32,3
24 2,5 5,8 37
48 4 7,2 52,95

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. PBT Gevşek Tüp PBT Loose Tube
3. Cam Elyaf Glass Yarns
4. Sıyırma İpi Ripcord
5. Askı Teli Suspension Wire
6. Askı Teli Köprüsü Suspension Wire Bridge
7. Dış Kılıf Outer Sheath (PE,HDPE, HFFR)
All Sizes and Values are Nominal Values. Diameter tolerance: ± 5% ; Weight tolerance : ± 5%
Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 5% ; Ağırlık toleransı : ± 5%
Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
İlgili Standart / Related Standards: IEC 60794, IEEE 1138, IEC 60793
