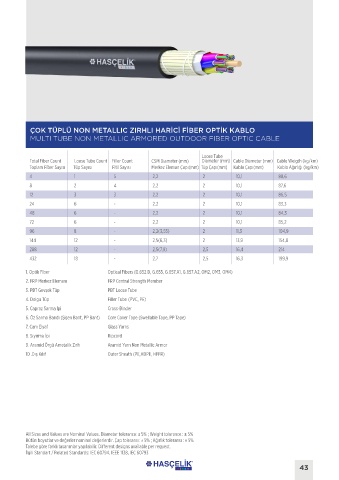

ÇOK TÜPLÜ NON METALLIC ZIRHLI HARİCİ FİBER OPTİK KABLO
MULTI TUBE NON METALLIC ARMORED OUTDOOR FIBER OPTIC CABLE

Loose Tube
Total Fiber Count Loose Tube Count Filler Count CSM Diameter (mm) Diameter (mm) Cable Diameter (mm) Cable Weigth (kg/km)
Toplam Fiber Sayısı Tüp Sayısı Fitil Sayısı Merkez Eleman Çapı(mm) Tüp Çapı(mm) Kablo Çapı(mm) Kablo Ağırlığı (kg/km)
4 1 5 2,2 2 10,1 88,6
8 2 4 2,2 2 10,1 87,6
12 3 3 2,2 2 10,1 86,5
24 6 - 2,2 2 10,1 83,3
48 6 - 2,2 2 10,1 84,3
72 6 - 2,2 2 10,1 85,2
96 8 - 2,2(3,55) 2 11,3 104,9
144 12 - 2,5(6,3) 2 13,9 154,8
288 12 - 2,5(7,9) 2,5 16,4 214
432 18 - 2,7 2,5 16,3 199,9

1. Optik Fiber Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
2. FRP Merkez Elemanı FRP Central Strength Member
3. PBT Gevşek Tüp PBT Loose Tube
4. Dolgu Tüp Filler Tube (PVC, PE)
5. Çapraz Sarma İpi Cross-Binder
6. Öz Sarma Bandı (Şişen Bant, PP Bant) Core Cover Tape (Swellable Tape, PP Tape)
7. Cam Elyaf Glass Yarns
8. Sıyırma İpi Ripcord
9. Aramid Örgü Ametalik Zırh Aramid Yarn Non Metallic Armor
10 .Dış Kılıf Outer Sheath (PE,HDPE, HFFR)

All Sizes and Values are Nominal Values. Diameter tolerance: ± 5% ; Weight tolerance : ± 5%
Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 5% ; Ağırlık toleransı : ± 5%
Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
İlgili Standart / Related Standards: IEC 60794, IEEE 1138, IEC 60793
