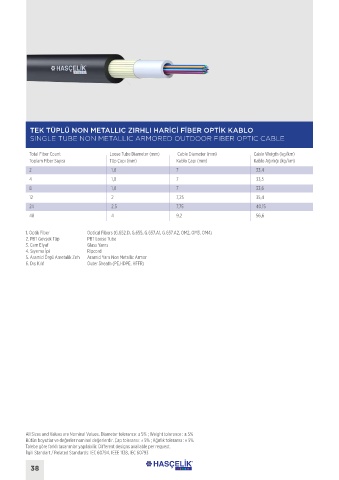

P. 38

TEK TÜPLÜ NON METALLIC ZIRHLI HARİCİ FİBER OPTİK KABLO
            SINGLE TUBE NON METALLIC ARMORED OUTDOOR FIBER OPTIC CABLE


           Total Fiber Count            Loose Tube Diameter (mm)   Cable Diameter (mm)    Cable Weigth (kg/km)
           Toplam Fiber Sayısı          Tüp Çapı (mm)          Kablo Çapı (mm)            Kablo Ağırlığı (kg/km)
           2                            1,8                    7                           33,4
           4                            1,8                    7                           33,5
           8                            1,8                    7                           33,6
           12                           2                      7,25                        35,4
           24                           2,5                    7,75                        40,15
           48                           4                      9,2                         56,6


          1. Optik Fiber        Optical Fibers (G.652.D, G.655, G.657.A1, G.657.A2, OM2, OM3, OM4)
          2. PBT Gevşek Tüp      PBT Loose Tube
          3. Cam Elyaf          Glass Yarns
          4. Sıyırma İpi        Ripcord
          5. Aramid Örgü Ametalik Zırh   Aramid Yarn Non Metallic Armor
          6. Dış Kılıf          Outer Sheath (PE,HDPE, HFFR)



































          All Sizes and Values are Nominal Values. Diameter tolerance: ± 5% ; Weight tolerance : ± 5%
          Bütün boyutlar ve değerler nominal değerlerdir. Çap toleransı: ± 5% ; Ağırlık toleransı : ± 5%
          Talebe göre farklı tasarımlar yapılabilir. Different designs available per request.
          İlgili Standart / Related Standards: IEC 60794, IEEE 1138, IEC 60793
